CENTRO DI LAVORO VERTICALE

HAAS - VF4SS

Caratteristiche tecniche
  • Macchina verticale con tavola 1300×500
  • Magazzino utensili a ruota 25 posti
  • Elettromandrino 12.000 giri/min ISO 40 DIN69871/A 20Kw max
  • Corsa X = 1270
  • Corsa Y = 510
  • Corsa Z = 510
  • Velocità max rapidi 30 m/min
  • Vasca refrigerante con pompa alta pressione per refrigerante interno 15 bar
  • Controllo HAAS

Lavorazioni eseguibili
Fresatura e foratura generica. Materiali lavorabili , acciai legati e non, ferro, ghisa, alluminio.

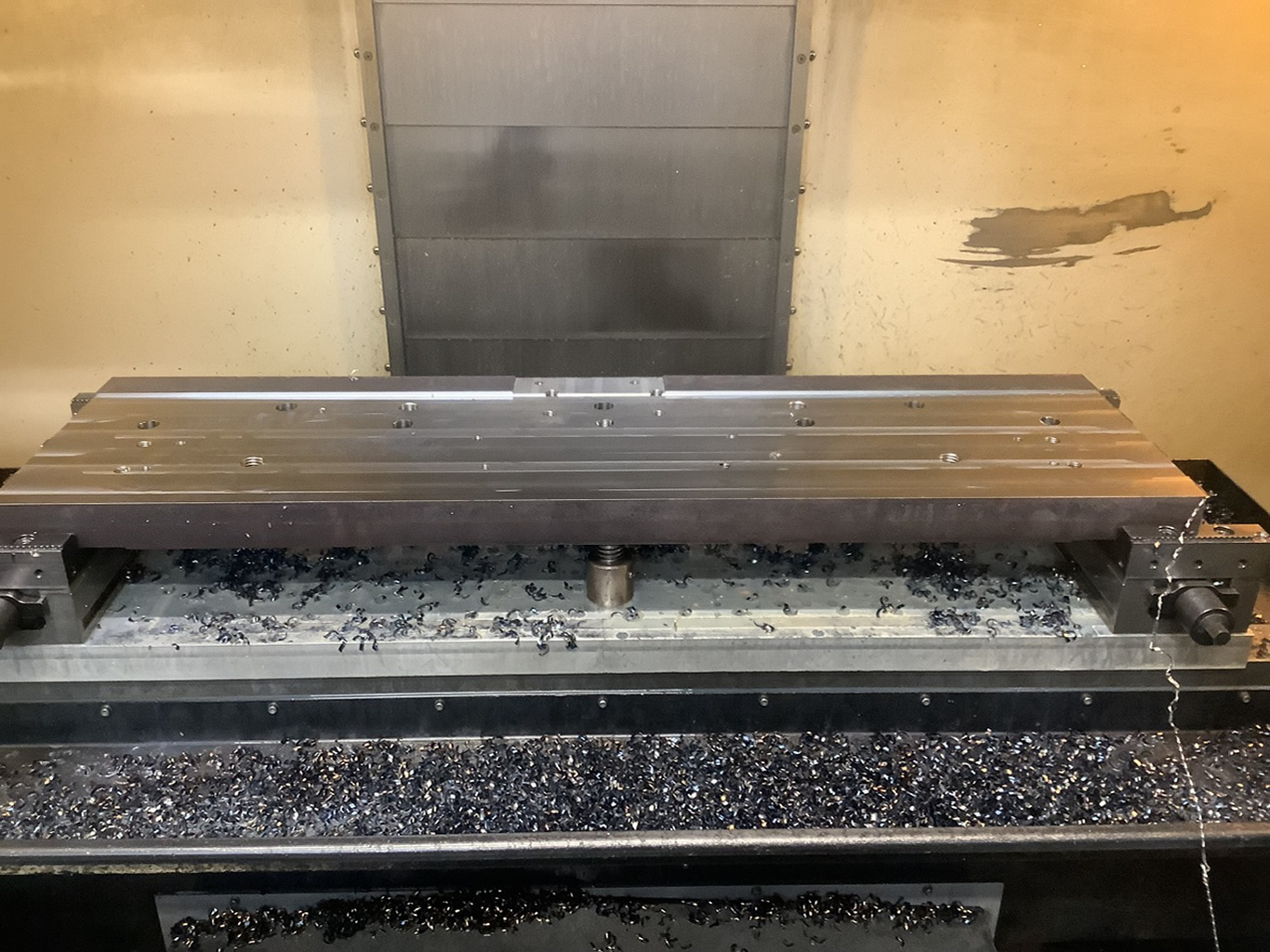

meccanica_futura_haas_VF4SS_1

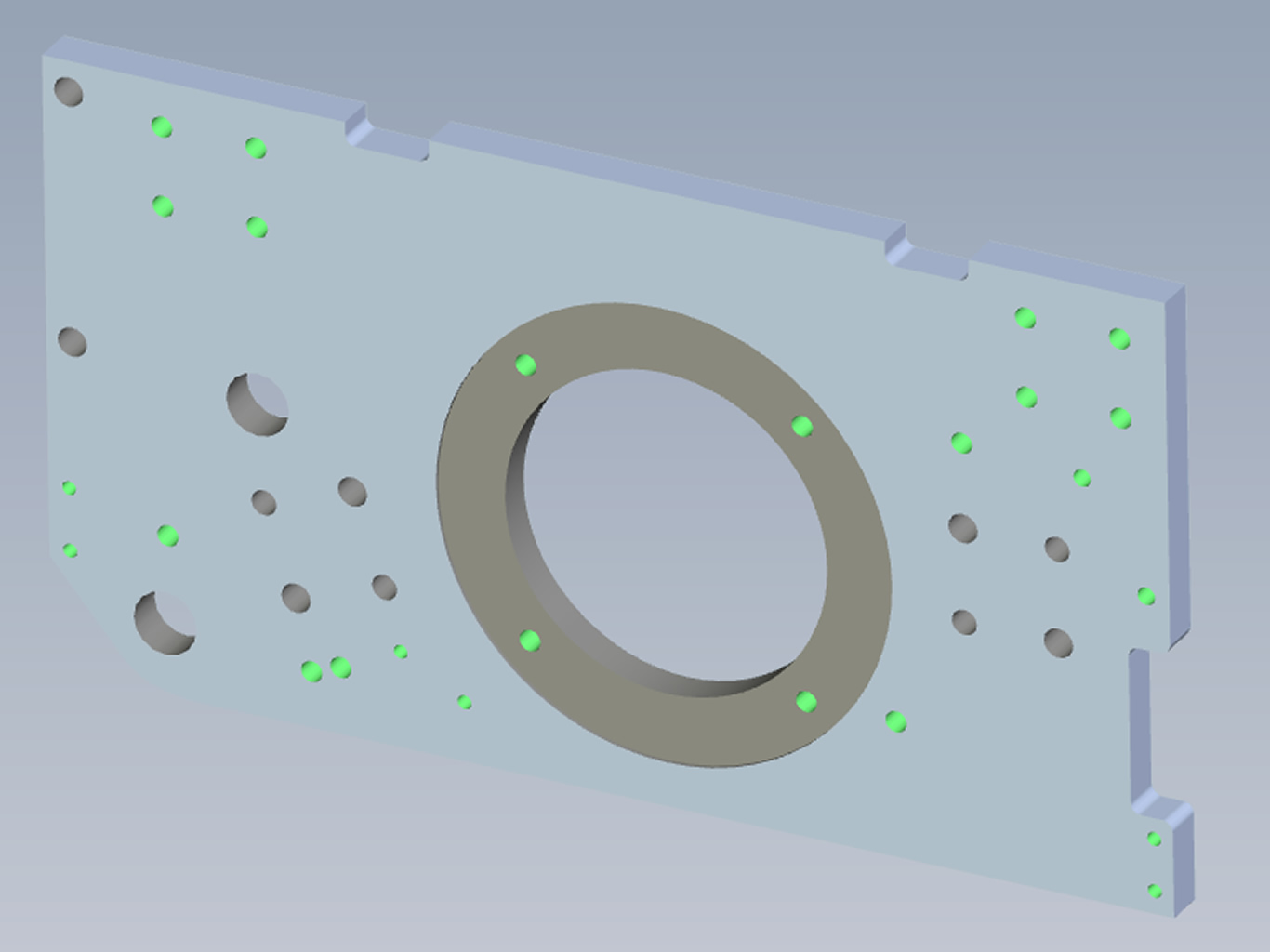

meccanica_futura_haas_VF4SS_2

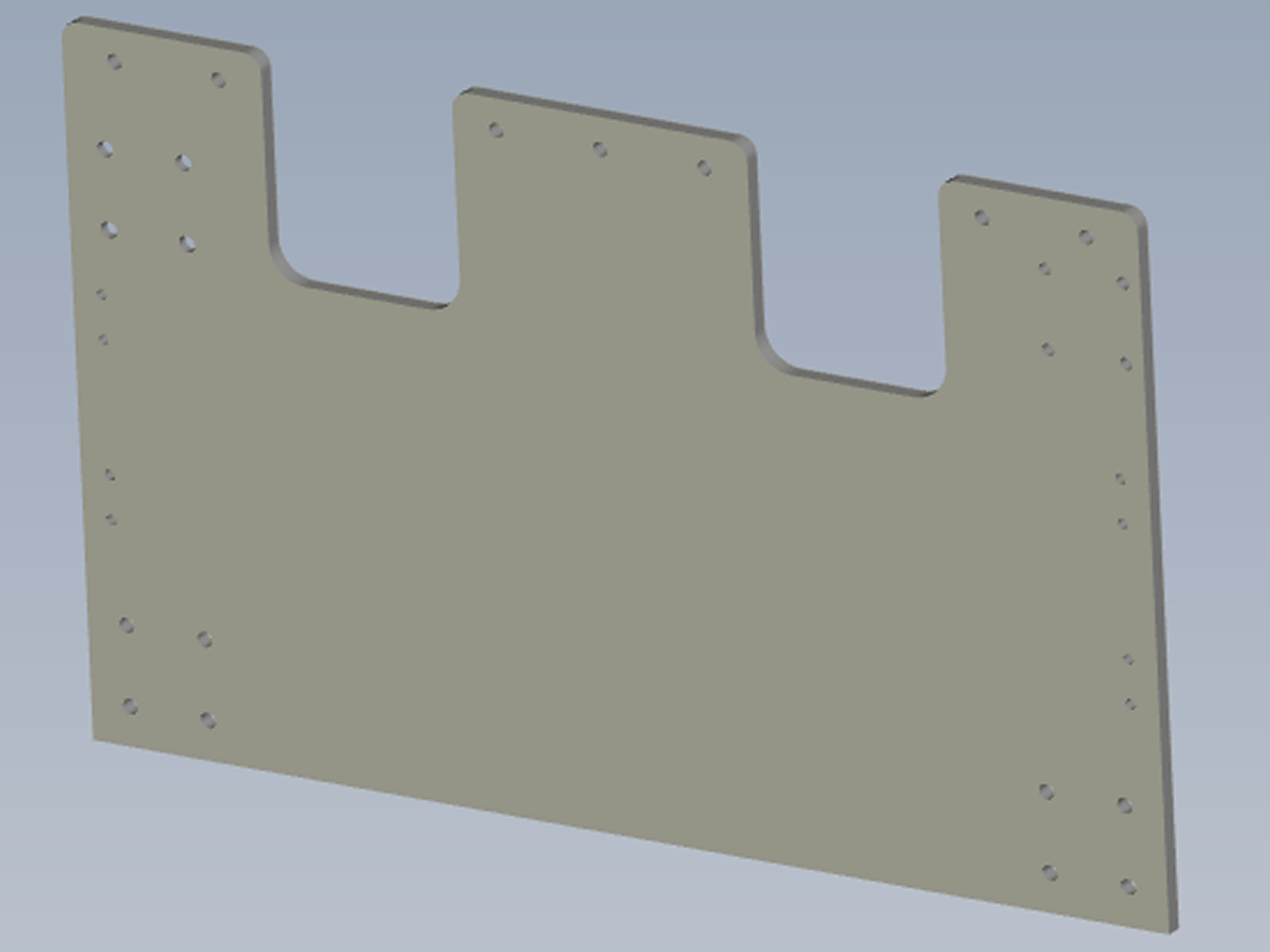

meccanica_futura_haas_VF4SS_3

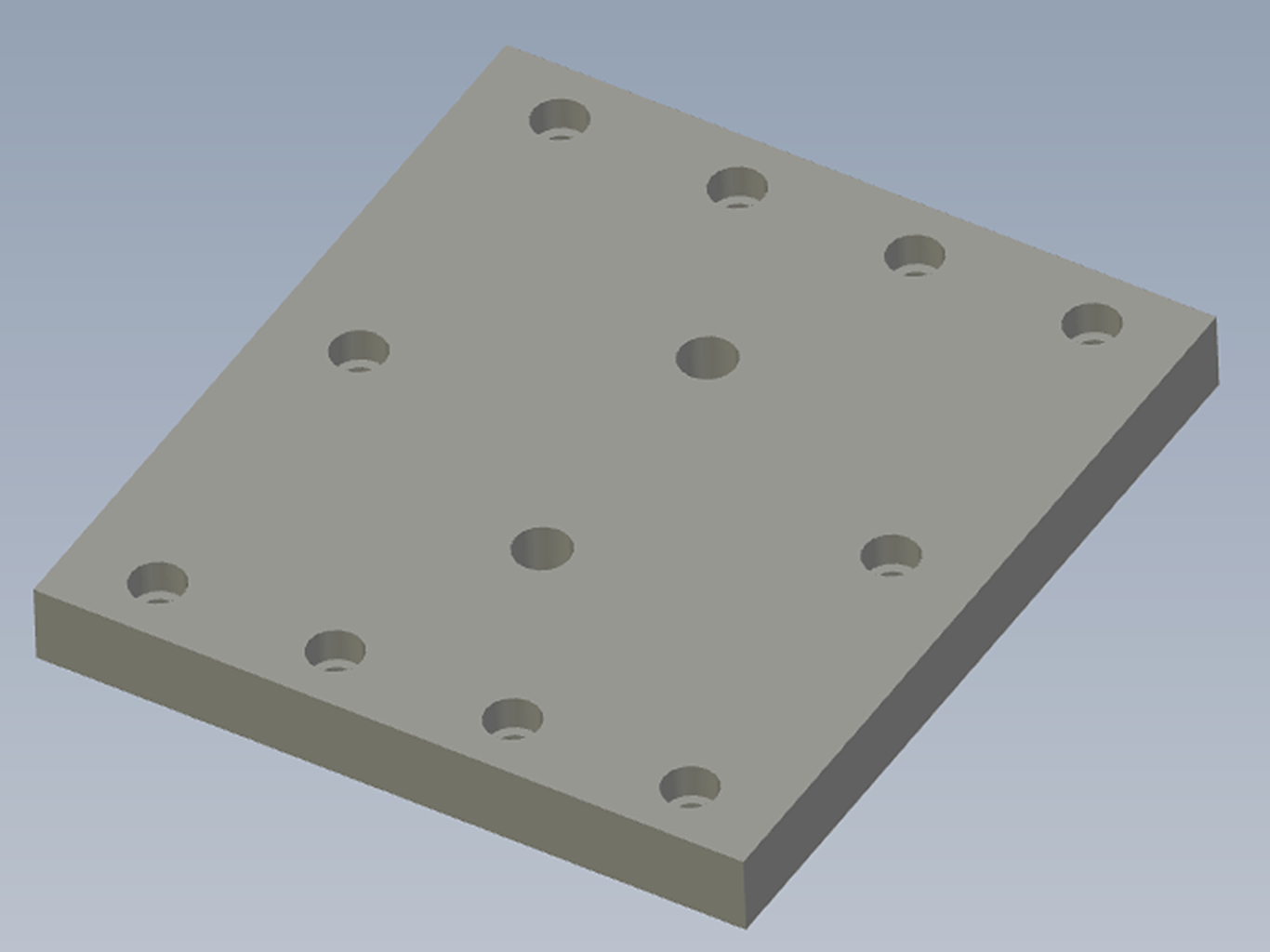

meccanica_futura_haas_VF4SS_4

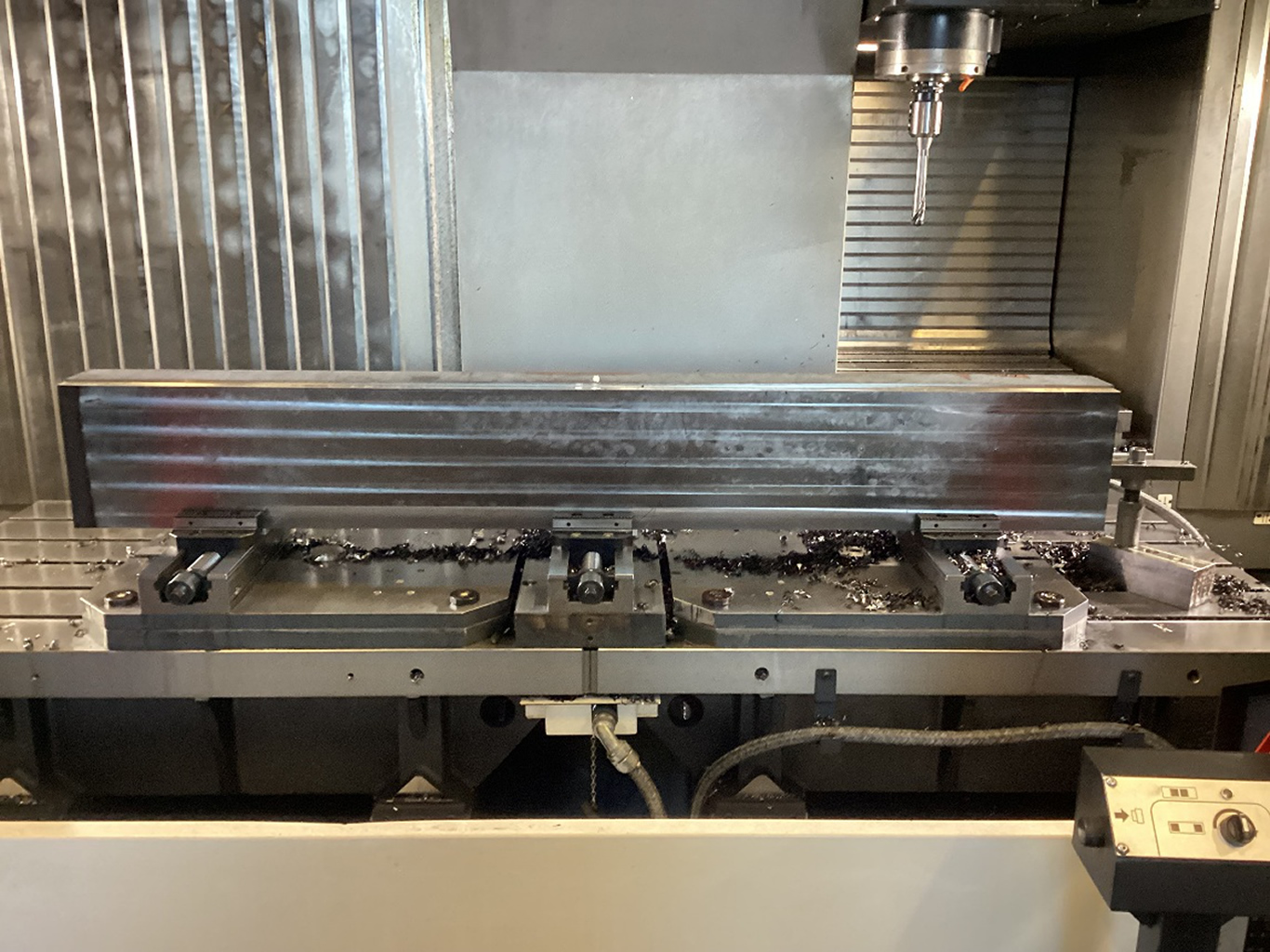

meccanica_futura_mazak_VTC-600C_1

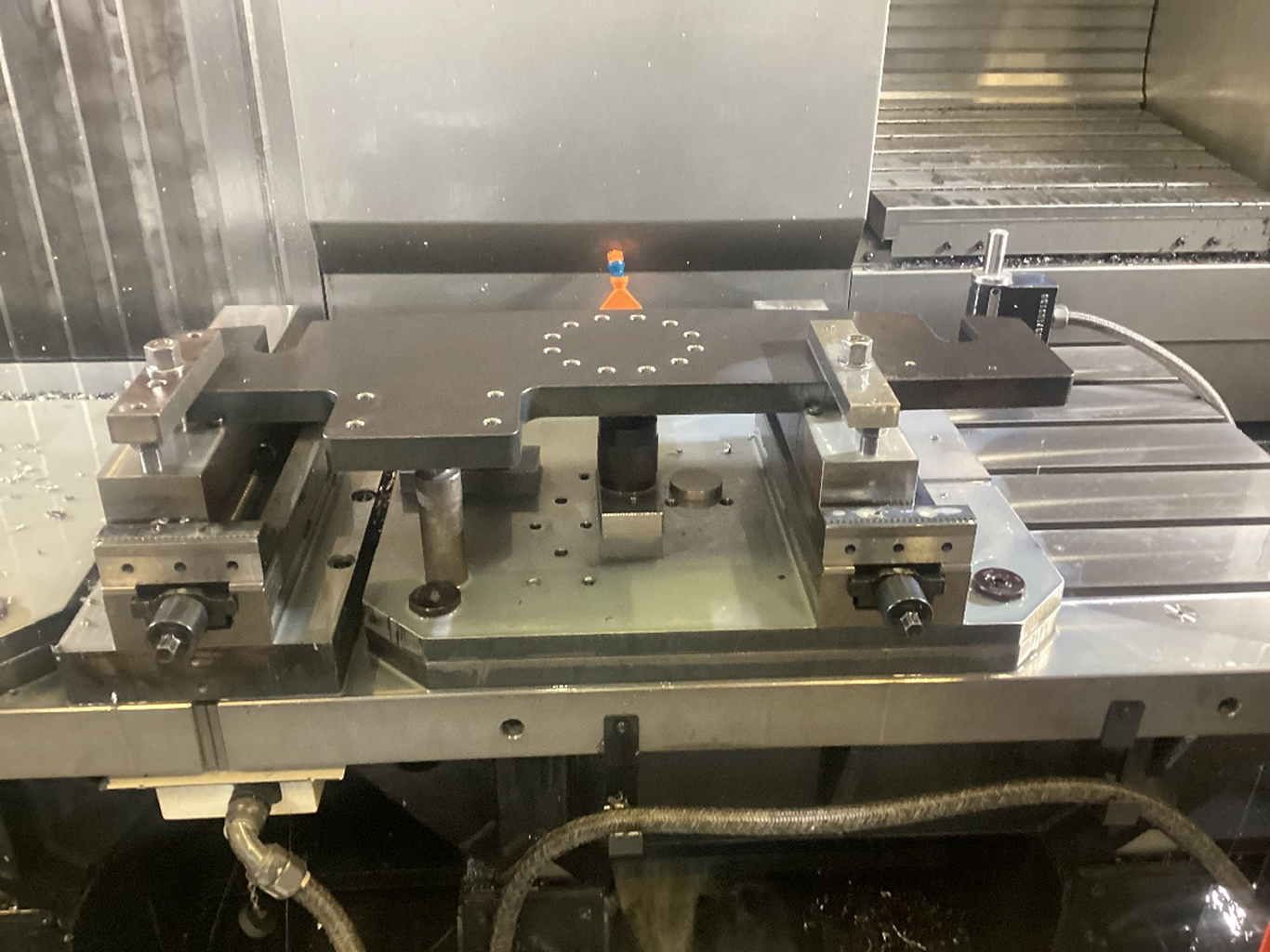

meccanica_futura_mazak_VTC-600C_2
meccanica_futura_mazak_VTC-600C_3
meccanica_futura_mazak_VTC-600C_4
meccanica_futura_mazak_VTC-600C_5

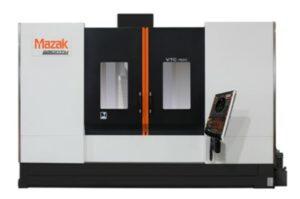

CENTRO DI LAVORO VERTICALE

MAZAK - VTC-760C

Caratteristiche tecniche
  • Macchina verticale a montante mobile con tavola fissa 2300×760
  • Magazzino utensili a ruota 30 posti
  • Controllo integrità utensili in area di lavoro
  • Elettromandrino 12.000 giri/min ISO 40 DIN69871/A 27Kw max
  • Corsa X = 1740
  • Corsa Y = 760
  • Crosa Z = 860
  • Velocità max rapidi 40 m/min
  • Vasca refrigerante con pompa alta pressione per refrigerante interno 15 bar
  • Aria attraverso il mandrino
  • Controllo MAZATROL SMOOTH-G
  • Possibilità di lavorazione in pendolare utilizzando una paratia centrale
  • Porta automatiche

Lavorazioni eseguibili
Fresatura e foratura generica. Materiali lavorabili , acciai legati e non, ferro, ghisa, alluminio. Realizzazione di particolari di dimensioni fino a 1700 mm

CENTRO DI LAVORO ORIZZONTALE MULTIPALLET

LINEA - METRO

Caratteristiche tecniche
  • Magazzino Pallet a 11 posti, con pallet 800×630
  • Magazzino utensili a rack 192 posti
  • Controllo integrità utensili in magazzino
  • Mandrino 4.000 giri/min ISO 50 DIN69871/B 37Kw max
  • Tavola indexata 1°
  • Corsa X = 1120
  • Corsa Y = 800
  • Corsa Z = 900
  • Velocità max rapidi 24 m/min
  • Vasca refrigerante con filtro a tessuto con pompa alta pressione per refrigerante interno 30 bar
  • Sonda MARPOSS in macchina
  • Controllo FANUC mod. 18-MB

Lavorazioni eseguibili
Fresatura e foratura universale. Materiali lavorabili , acciai legati e non, ferro, ghisa, alluminio. Realizzazione 3 facce nello stesso piazzamento, Lotti di produzione dai 20pz a salire. Possibilità di lavorare in non presidiato per aumentare la produzione e ridurre i costi.
meccanica_futura_linea_metro_1
meccanica_futura_linea_metro_2
meccanica_futura_linea_metro_3

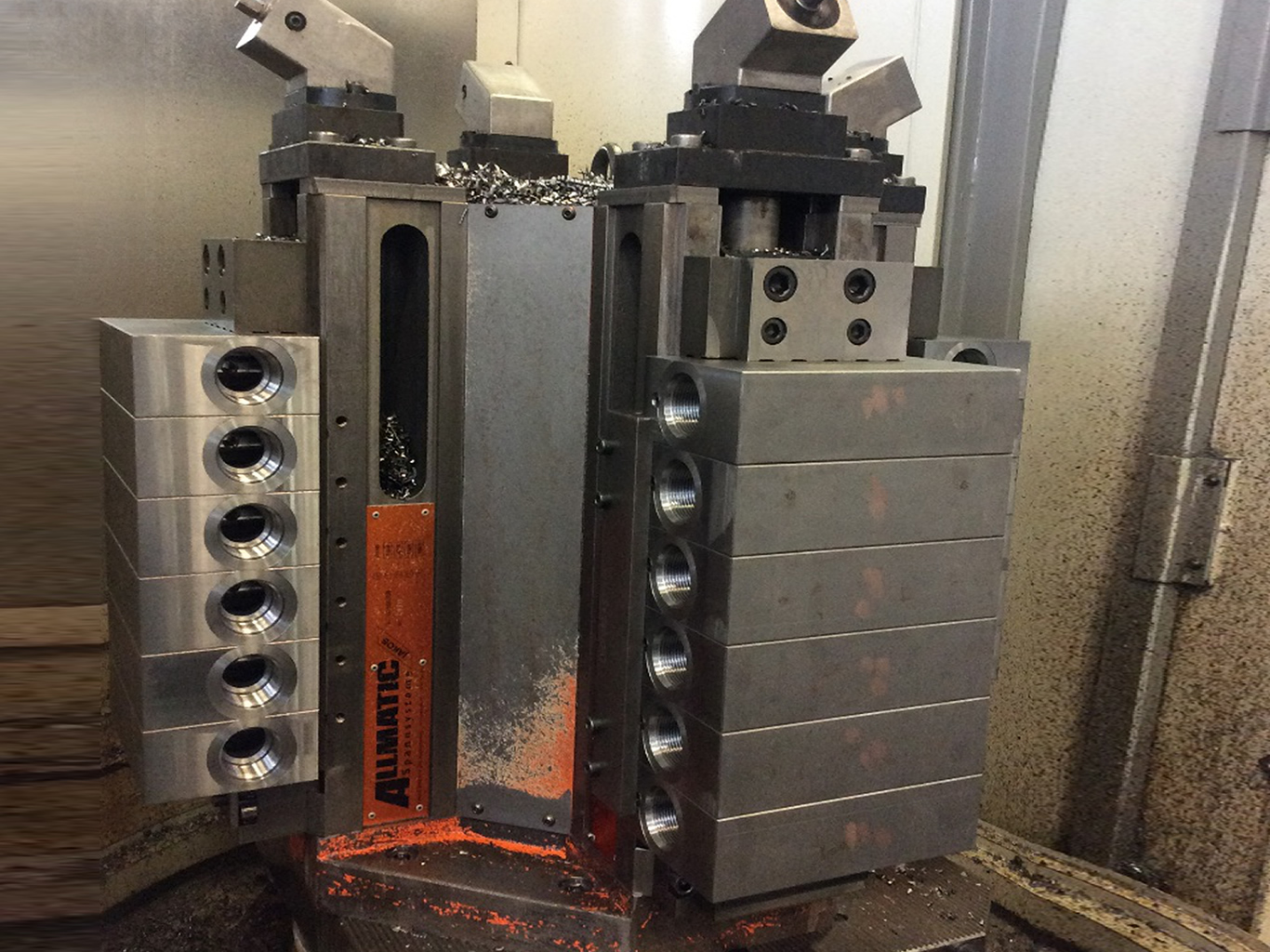

meccanica_futura_linea_formula_1

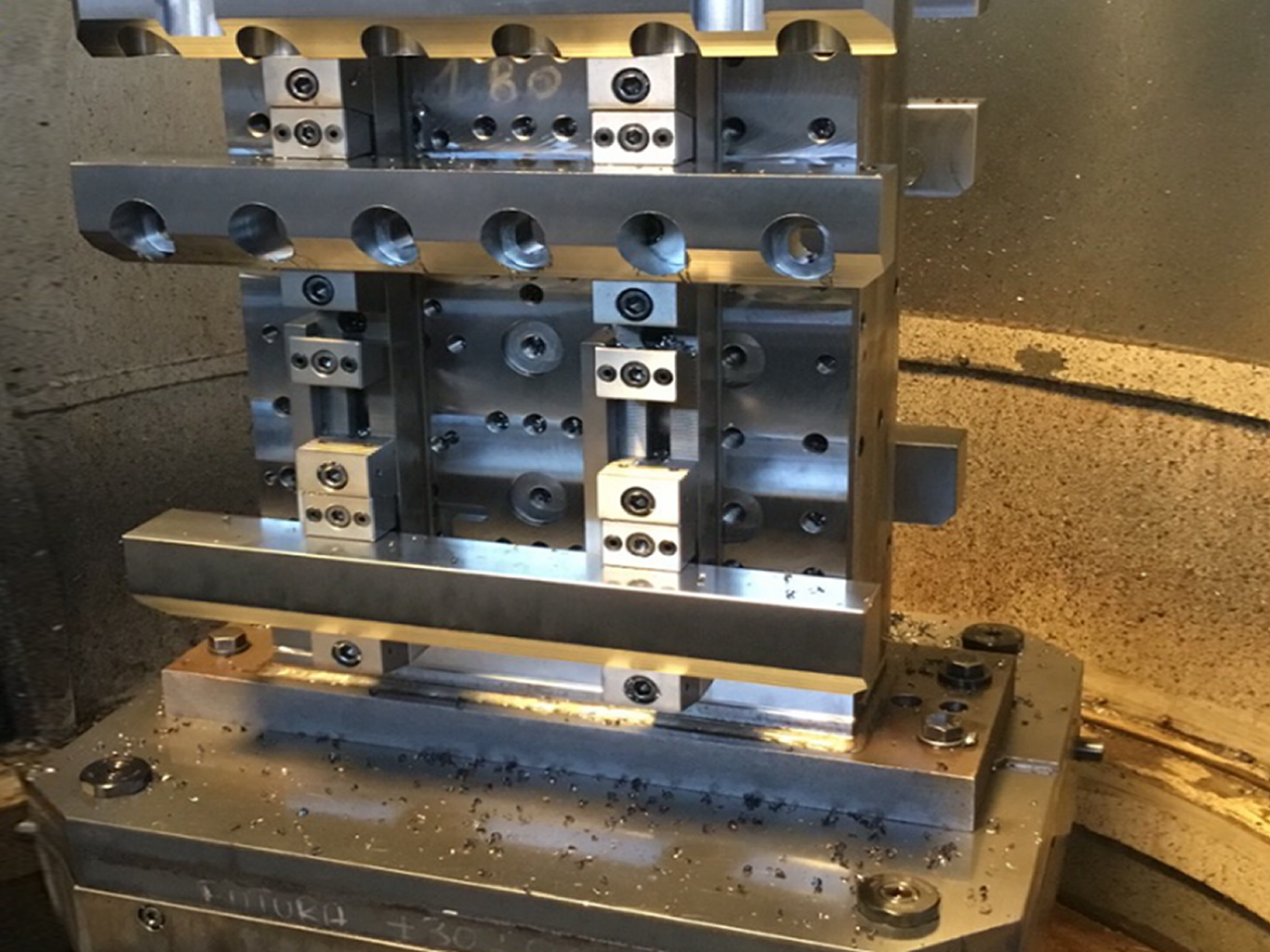

meccanica_futura_linea_formula_2

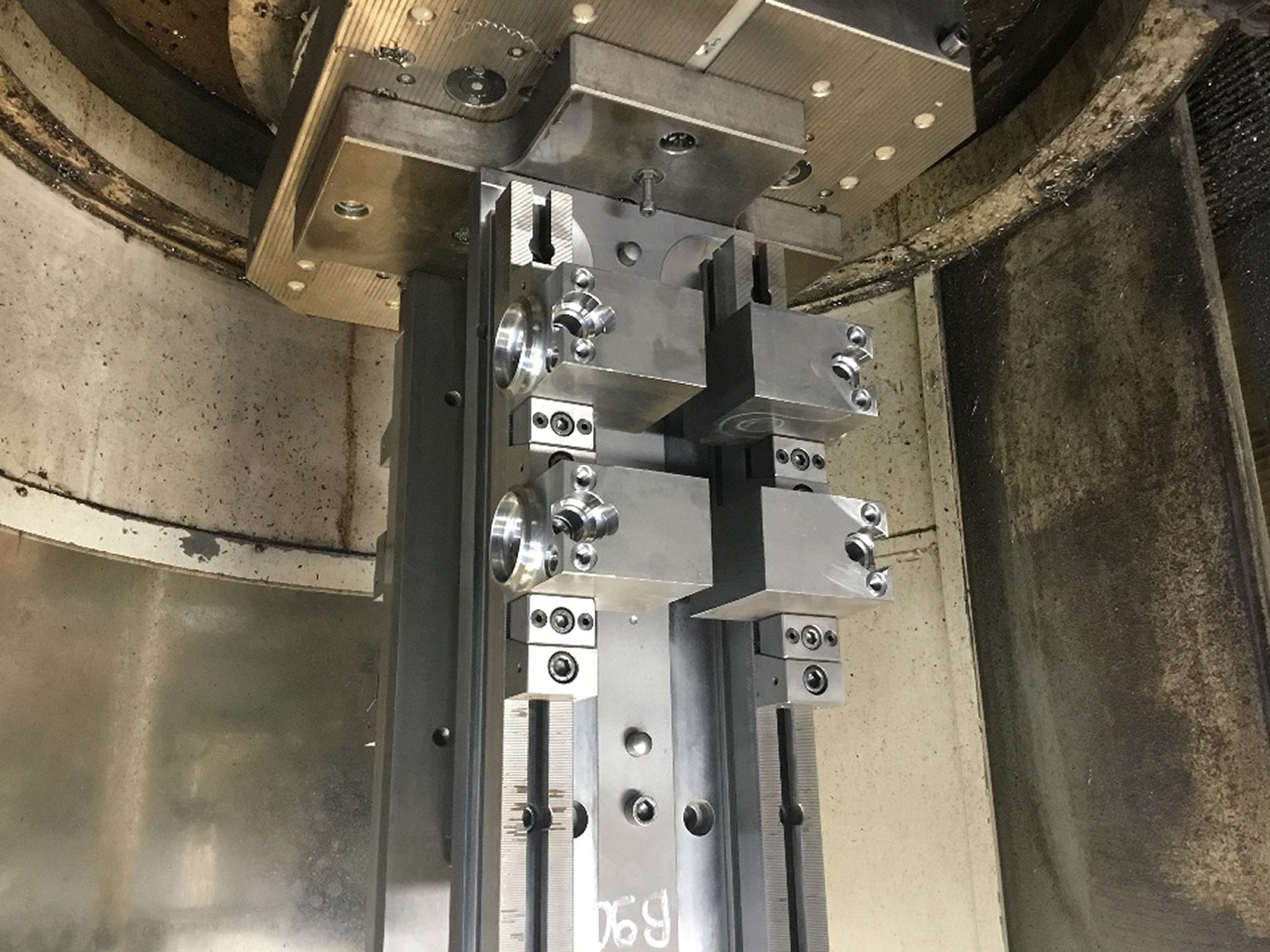

meccanica_futura_linea_formula_3

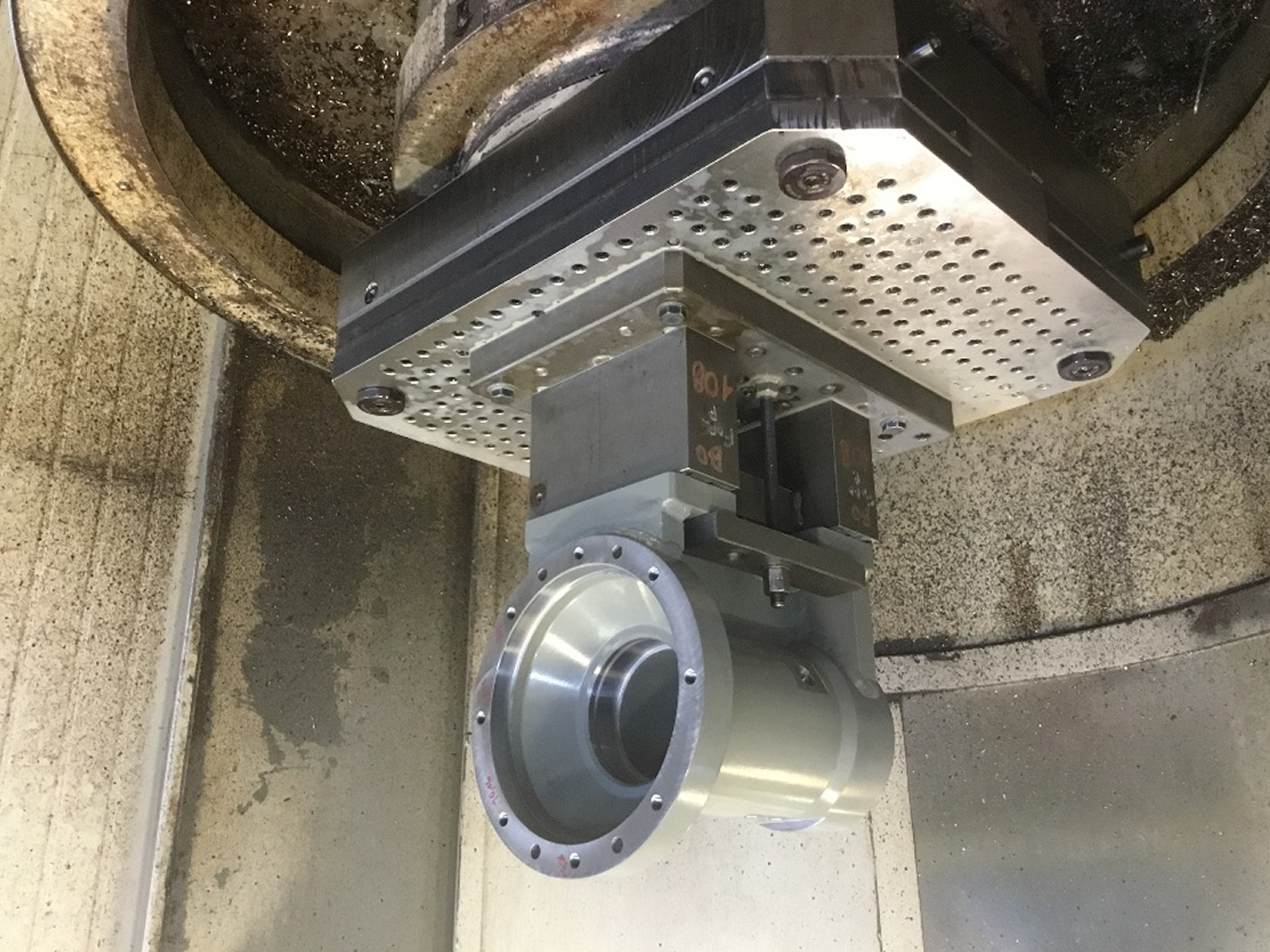

meccanica_futura_linea_formula_4

CENTRO DI LAVORO ORIZZONTALE MULTIPALLET

LINEA - FORMULA

Caratteristiche tecniche
  • Magazzino Pallet bilivello a 15 posti, con pallet 630×500
  • Magazzino utensili a rack 351 posti
  • Controllo integrità utensili in magazzino
  • Elettromandrino OMLAT 10.000 giri/min ISO 50 DIN69871/B 42Kw max
  • Tavola indexata 1°
  • Corsa X = 900
  • Corsa Y = 750
  • Crosa Z = 920
  • Velocità max rapidi 40 m/min
  • Vasca refrigerante con filtro autopulente con pompa alta pressione per refrigerante interno 40 bar
  • Sonda MARPOSS in macchina
  • Controllo MAZATROL SMOOTH-G
  • Supervisore di impianto con possibilità di interfacciamento con sistema aziendale di rilievo tempi
  • Controllo FANUC mod. 18i-MB
  • Sistema di identificazione utensili BALLUFF con relativo software di gestione
  • Dotazione di attrezzature di presa in mora ALLMATIC Mono e DUO
  • Sistema di cambio rapido attrezzature HALDER

Lavorazioni eseguibili
Fresatura e foratura generica. Materiali lavorabili , acciai legati e non, ferro, ghisa, alluminio. Realizzazione 3 facce nello stesso piazzamento, Lotti di produzione dai 100pz a salire. Possibilità di lavorare in non presidiato per aumentare la produzione e ridurre i costi.

Vuoi maggiori informazioni?

Parla con i nostri tecnici!
